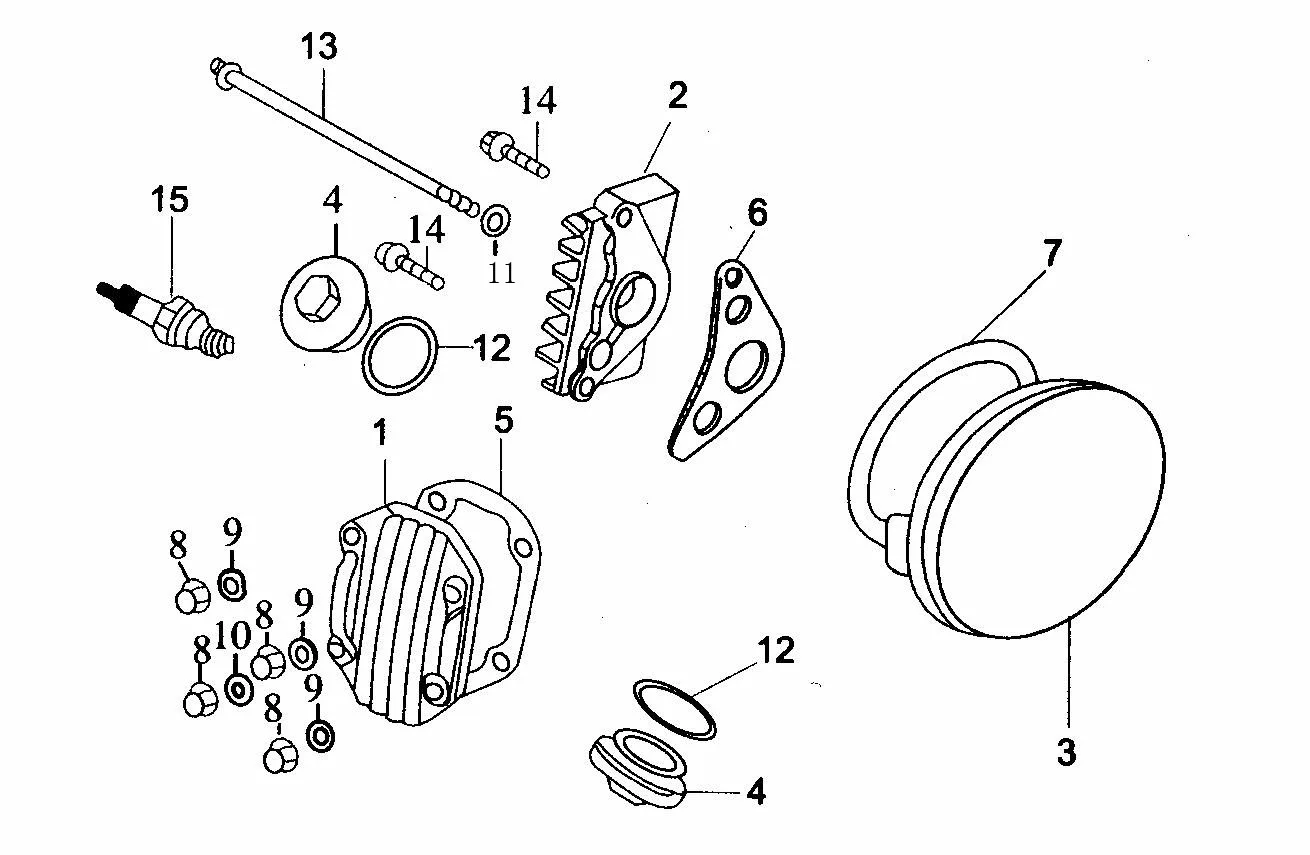

Кришка головки циліндру
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Кришка головки циліндра | під замовлення | під замовлення | ||
| 2 | Права кришка головки циліндра | під замовлення | під замовлення | ||
| 3 | Ліва кришка головки циліндра | під замовлення | під замовлення | ||
| 4 | Кришка клапана | під замовлення | під замовлення | ||
| 5 | Прокладка кришки головки циліндра | під замовлення | під замовлення | ||
| 6 | Прокладка правої кришки головки циліндра | під замовлення | під замовлення | ||
| 7 | Прокладка лівої кришки головки циліндра | під замовлення | під замовлення | ||
| 8 | Ковпачкова гайка M6 | під замовлення | під замовлення | ||
| 9 | Сталева шайба Φ6.2×Φ13×2 | під замовлення | під замовлення | ||
| 10 | Мідна шайба Φ6.5×Φ13×2 | під замовлення | під замовлення | ||
| 11 | Алюмінієва шайба Φ6×Φ13×2 | під замовлення | під замовлення | ||
| 12 | Ущільнювальне кільце Φ29.6×3.2 | під замовлення | під замовлення | ||
| 13 | Болт M6×110 | під замовлення | під замовлення | ||
| 14 | Болт M6×20 | під замовлення | під замовлення | ||
| 15 | Свічка запалювання | під замовлення | під замовлення |

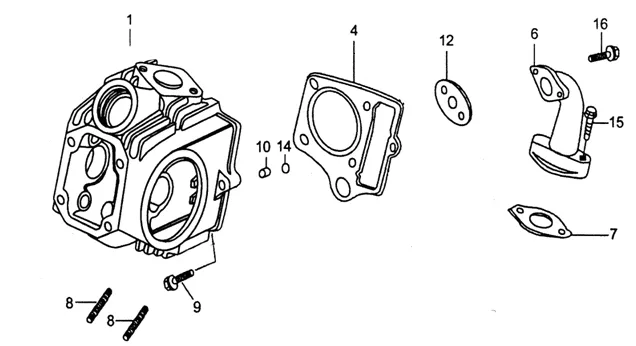

Головка циліндру
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Головка циліндра в зборі | під замовлення | під замовлення | ||
| 4 | Прокладка головки циліндра | під замовлення | під замовлення | ||
| 6 | Впускний патрубок | під замовлення | під замовлення | ||
| 7 | Прокладка впускного патрубка | під замовлення | під замовлення | ||
| 8 | Шпилька M6×35 | під замовлення | під замовлення | ||
| 9 | З'єднувальний болт M6×23 | під замовлення | під замовлення | ||
| 10 | Втулка з бортиком Φ9.5 | під замовлення | під замовлення | ||
| 12 | Текстолітова прокладка карбюратора | під замовлення | під замовлення | ||
| 14 | Прямокутне ущільнювальне кільце | під замовлення | під замовлення | ||
| 15 | Болт M6×25 | під замовлення | під замовлення | ||
| 16 | Болт M6×25 | під замовлення | під замовлення |

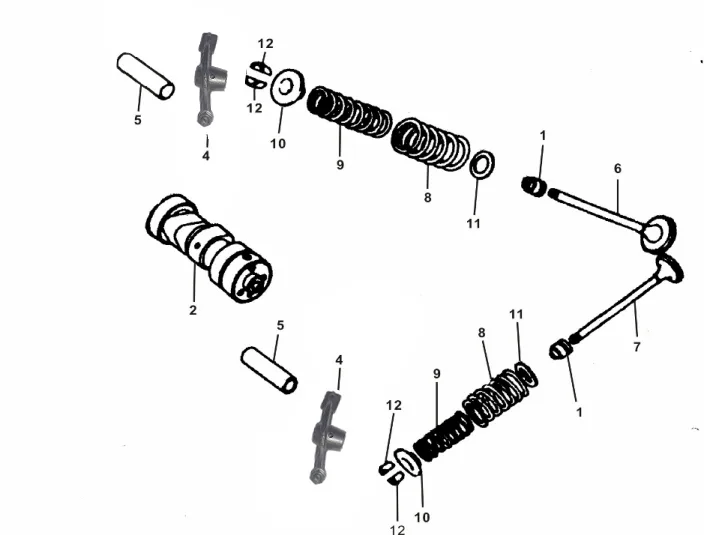

Клапанний механізм
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Маслознімні ковпачки клапанів (комплект) | під замовлення | під замовлення | ||
| 2 | Розподільний вал у зборі | під замовлення | під замовлення | ||
| 4 | Коромисло клапана в зборі | під замовлення | під замовлення | ||
| 5 | Вісь коромисел | під замовлення | під замовлення | ||
| 6 | Впускний клапан | під замовлення | під замовлення | ||
| 7 | Випускний клапан | під замовлення | під замовлення | ||
| 8 | Зовнішня пружина клапана | під замовлення | під замовлення | ||
| 9 | Внутрішня пружина клапана | під замовлення | під замовлення | ||
| 10 | Сідло внутрішньої та зовнішньої пружин клапана | під замовлення | під замовлення | ||
| 11 | Тарілка зовнішньої пружини клапана | під замовлення | під замовлення | ||
| 12 | Сухар клапана | під замовлення | під замовлення |

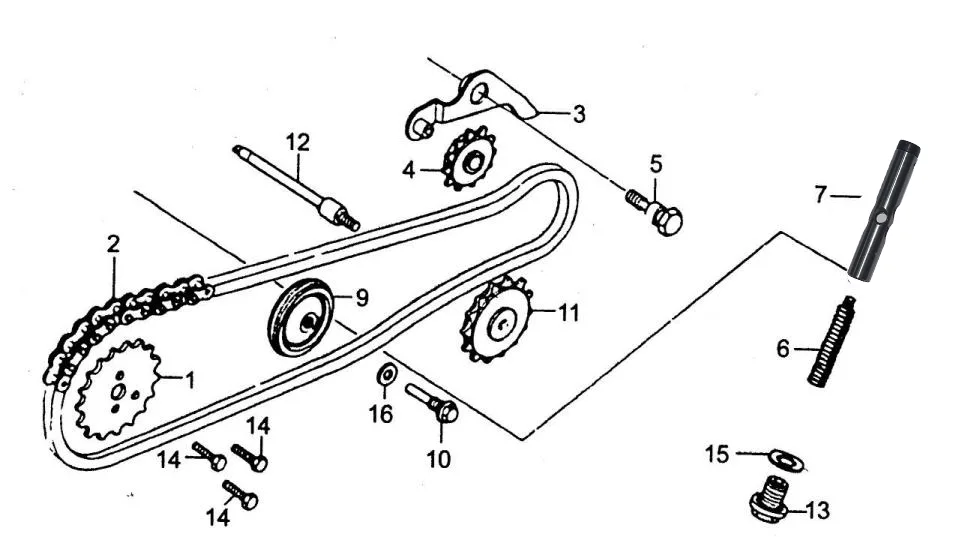

Привід ГРМ
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Зірочка розподільного вала | під замовлення | під замовлення | ||
| 2 | Ланцюг ГРМ | під замовлення | під замовлення | ||
| 3 | Натяжний важіль ланцюга в зборі | під замовлення | під замовлення | ||
| 4 | Натяжний ролик ланцюга в зборі | під замовлення | під замовлення | ||
| 5 | Вісь натяжного важеля | під замовлення | під замовлення | ||
| 6 | Пружина натяжника ланцюга | під замовлення | під замовлення | ||
| 7 | Натяжник ланцюга в зборі | під замовлення | під замовлення | ||
| 9 | Напрямний ролик ланцюга в зборі | під замовлення | під замовлення | ||
| 10 | Вісь напрямного ролика ланцюга | під замовлення | під замовлення | ||
| 11 | Привідна шестерня масляного насоса | під замовлення | під замовлення | ||
| 12 | Вал зірочки масляного насоса | під замовлення | під замовлення | ||
| 13 | Різьбова заглушка | під замовлення | під замовлення | ||
| 14 | Болт із шестигранною головкою M5×12 | під замовлення | під замовлення | ||
| 15 | Алюмінієва шайба Φ14×Φ20×1.5 | під замовлення | під замовлення | ||
| 16 | Алюмінієва шайба Φ14×Φ20×1.5 | під замовлення | під замовлення |

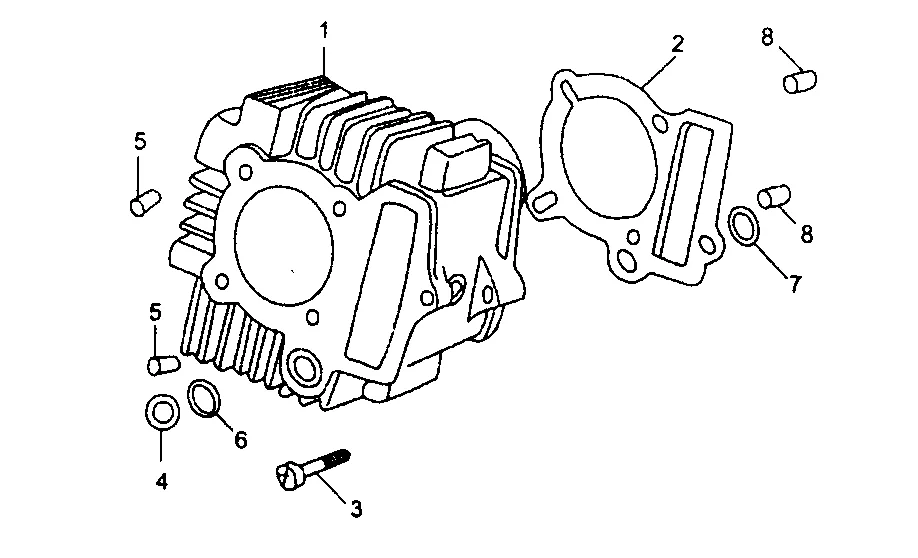

Циліндр
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Циліндр | під замовлення | під замовлення | ||
| 2 | Прокладка циліндра | під замовлення | під замовлення | ||
| 3 | З'єднувальний болт M6×20 | під замовлення | під замовлення | ||
| 4 | Прямокутне кільце сталеве | під замовлення | під замовлення | ||
| 5 | Настановний штифт Φ8×14 | під замовлення | під замовлення | ||
| 6 | Прямокутне ущільнювальне кільце 14.5×18.5×2.5 | під замовлення | під замовлення | ||
| 7 | Прямокутне ущільнювальне кільце 11.5×16×2.5 | під замовлення | під замовлення | ||
| 8 | Настановний штифт Φ8×12 | під замовлення | під замовлення |

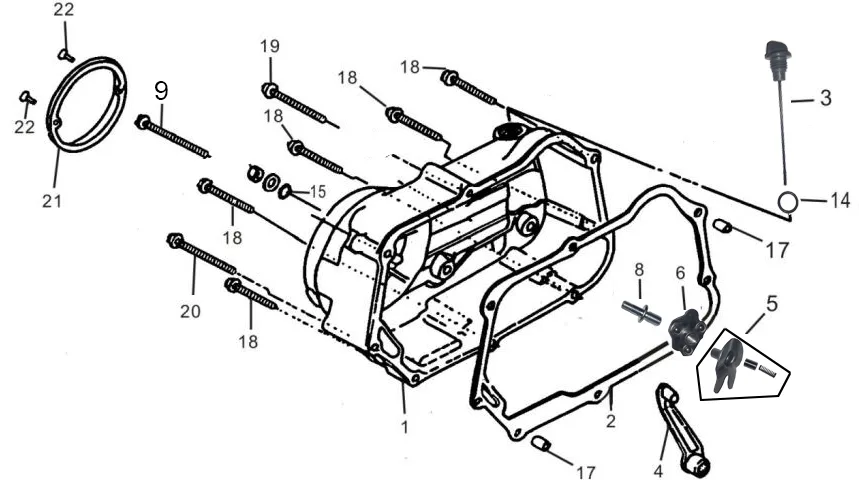

Права кришка картеру
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Права кришка картера | під замовлення | під замовлення | ||
| 2 | Прокладка правої кришки картера | під замовлення | під замовлення | ||
| 3 | Щуп рівня масла | під замовлення | під замовлення | ||
| 4 | Важіль приводу зчеплення | під замовлення | під замовлення | ||
| 5 | Кулачковий диск зчеплення | під замовлення | під замовлення | ||
| 6 | Штовхач зчеплення в зборі | під замовлення | під замовлення | ||
| 8 | Регулювальний болт зчеплення | під замовлення | під замовлення | ||
| 9 | Болт M6×85 | під замовлення | під замовлення | ||
| 14 | Ущільнювальне кільце Φ18×3.5 | під замовлення | під замовлення | ||
| 15 | Ущільнювальне кільце Φ7.5×1.8 | під замовлення | під замовлення | ||
| 17 | Настановний штифт Φ8×12 | під замовлення | під замовлення | ||
| 18 | Болт M6×40 | під замовлення | під замовлення | ||
| 19 | Болт M6×65 | під замовлення | під замовлення | ||
| 20 | Болт M6×80 | під замовлення | під замовлення | ||
| 21 | Права декоративна кришка | під замовлення | під замовлення | ||
| 22 | Гвинт із напівпотайною головкою під хрестик M6×22 | під замовлення | під замовлення |

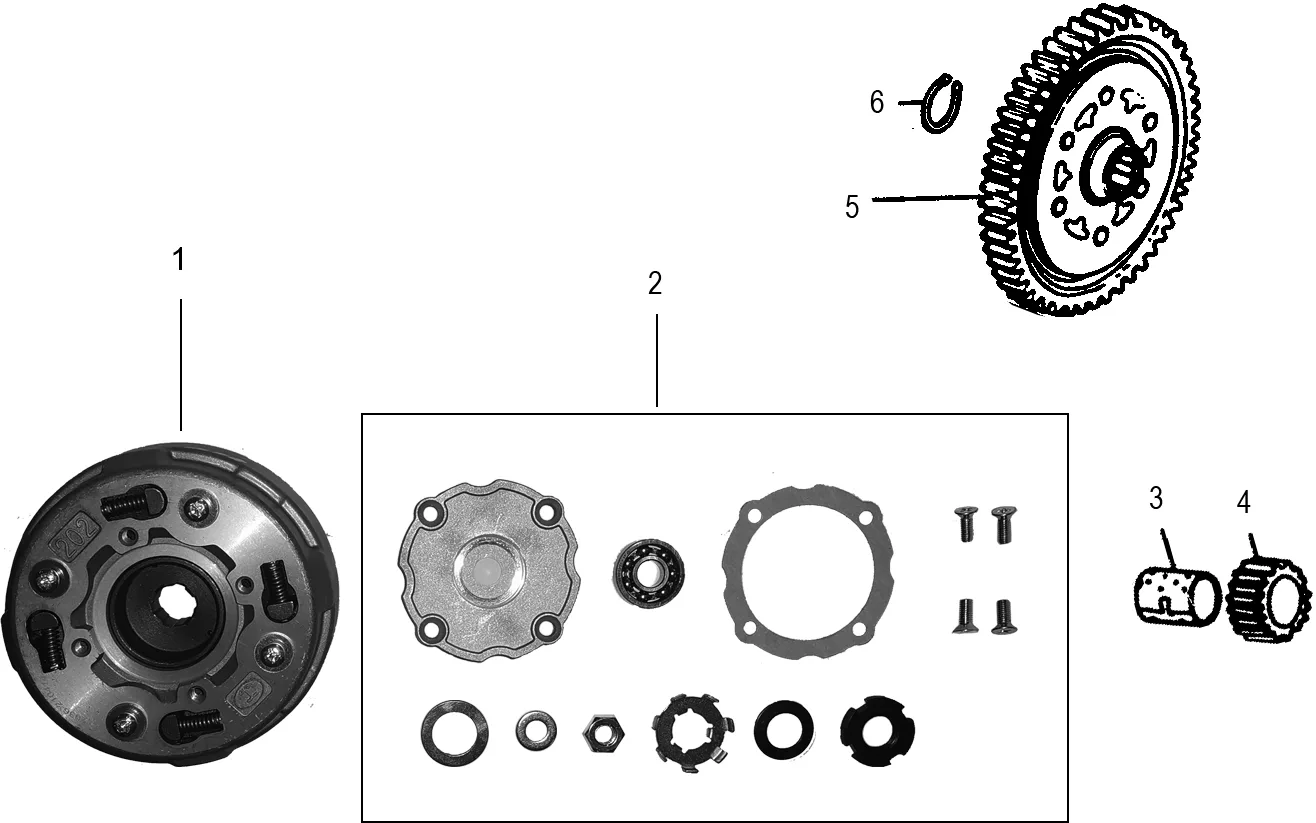

Зчеплення
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Корпус зчеплення | під замовлення | під замовлення | ||
| 2 | Комплект деталей зчеплення | під замовлення | під замовлення | ||
| 3 | Втулка вала ведучої шестерні | під замовлення | під замовлення | ||
| 4 | Ведуча шестерня | під замовлення | під замовлення | ||
| 4 | Ведуча шестерня | під замовлення | під замовлення | ||
| 5 | Ведена шестерня | під замовлення | під замовлення | ||
| 6 | Стопорне кільце веденої шестерні | під замовлення | під замовлення |

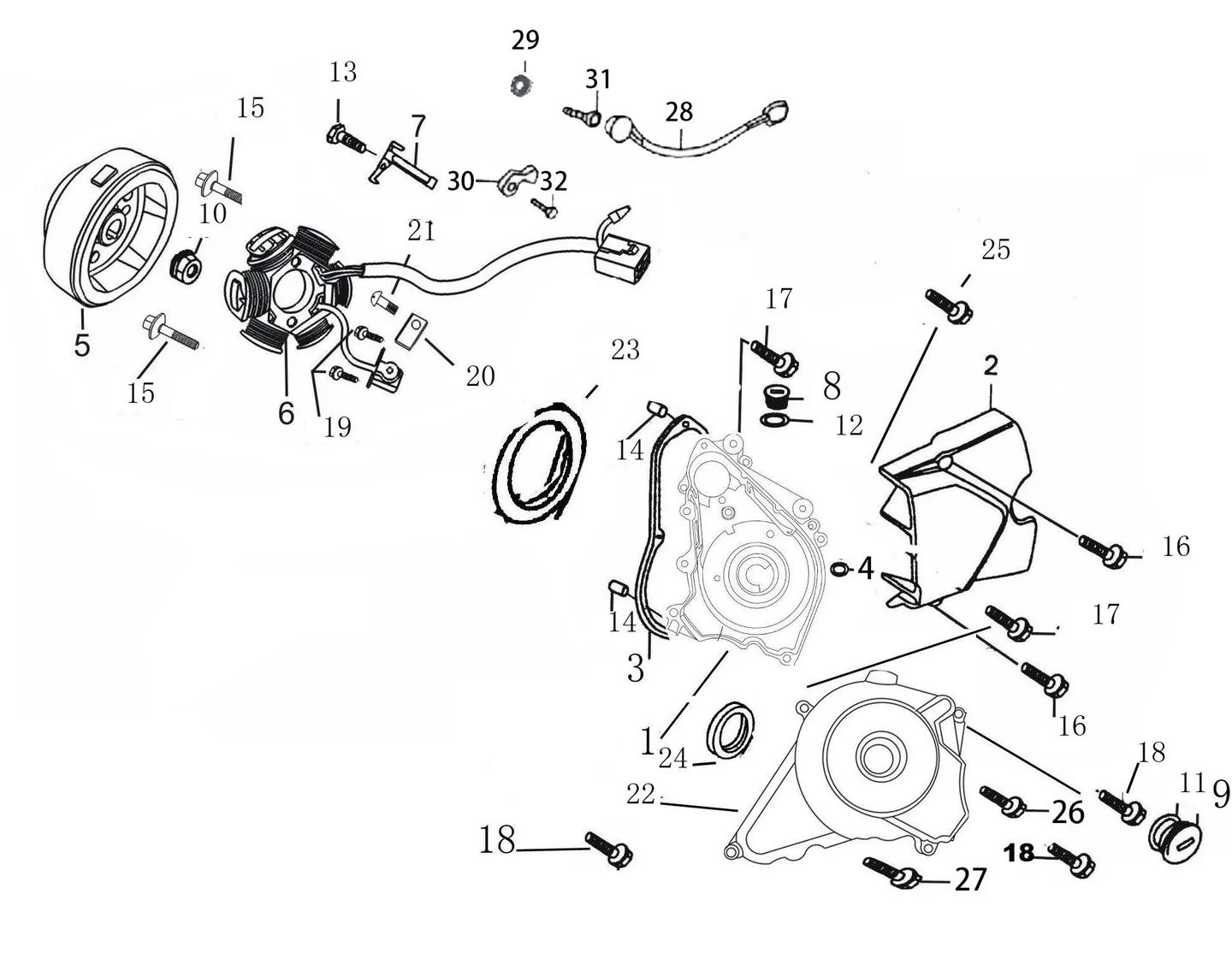

Ліва кришка картеру і магнето
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Проміжна пластина лівої кришки картера | під замовлення | під замовлення | ||
| 2 | Ліва задня кришка картера | під замовлення | під замовлення | ||
| 3 | Прокладка лівої передньої кришки | під замовлення | під замовлення | ||
| 4 | Ущільнювальне кільце | під замовлення | під замовлення | ||
| 5 | Ротор магнето в зборі | під замовлення | під замовлення | ||
| 6 | Статор магнето в зборі | під замовлення | під замовлення | ||
| 7 | Притискна планка джгута | під замовлення | під замовлення | ||
| 8 | Мала кришка оглядового отвору | під замовлення | під замовлення | ||
| 9 | Велика кришка оглядового отвору | під замовлення | під замовлення | ||
| 10 | Гайка магнето M10×1.25 | під замовлення | під замовлення | ||
| 11 | Ущільнювальне кільце Φ27.4×2.4 | під замовлення | під замовлення | ||
| 12 | Ущільнювальне кільце Φ13.8×2.5 | під замовлення | під замовлення | ||
| 13 | Болт M6×14 | під замовлення | під замовлення | ||
| 14 | Настановний штифт M6×14 | під замовлення | під замовлення | ||
| 15 | Болт M6×22 | під замовлення | під замовлення |
Ліва кришка картеру і магнето (продовження)
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 16 | Болт M6×28 | під замовлення | під замовлення | ||
| 17 | Болт M6×32 | під замовлення | під замовлення | ||
| 18 | Болт M6×35 | під замовлення | під замовлення | ||
| 19 | Болт із шестигранною головкою M5×12 | під замовлення | під замовлення | ||
| 20 | Мала притискна планка проводки | під замовлення | під замовлення | ||
| 21 | Гвинт із півкруглою головкою під хрестик M5×6 | під замовлення | під замовлення | ||
| 22 | Ліва передня кришка картера | під замовлення | під замовлення | ||
| 23 | Ущільнювальне кільце | під замовлення | під замовлення | ||
| 24 | Сальник | під замовлення | під замовлення | ||
| 25 | Болт M6×105 | під замовлення | під замовлення | ||
| 26 | Болт M6×25 | під замовлення | під замовлення | ||
| 27 | Болт M6×50 | під замовлення | під замовлення | ||
| 28 | Гумова заглушка | під замовлення | під замовлення | ||
| 29 | Шайба барабана перемикання | під замовлення | під замовлення | ||
| 30 | Обмежувальна пластина розподільного вала | під замовлення | під замовлення | ||
| 31 | Болт із шестигранною головкою M6×16 | під замовлення | під замовлення | ||
| 32 | Болт M6×12 | під замовлення | під замовлення |

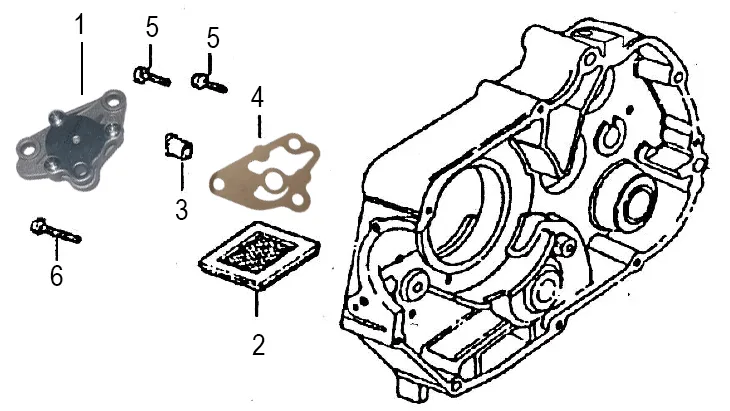

Масляний насос
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Масляний насос у зборі | під замовлення | під замовлення | ||
| 2 | Сітчастий масляний фільтр у зборі | під замовлення | під замовлення | ||
| 3 | Втулка вала масляного насоса | під замовлення | під замовлення | ||
| 4 | Прокладка масляного насоса | під замовлення | під замовлення | ||
| 5 | Гвинт із півкруглою головкою під хрестик M6×16 | під замовлення | під замовлення | ||
| 6 | Гвинт із півкруглою головкою під хрестик M6×22 | під замовлення | під замовлення |

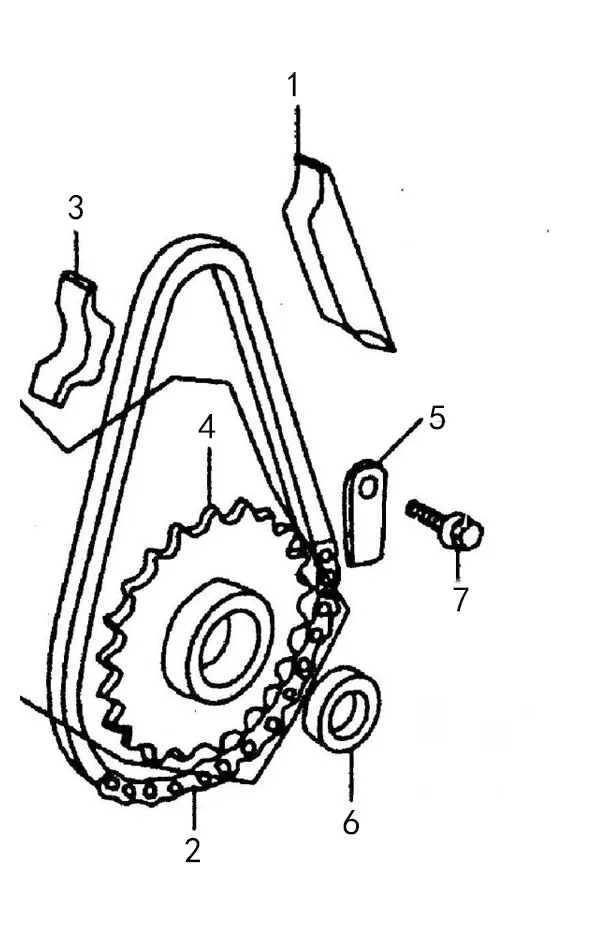

Обгінна муфта стартера
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Натяжна пластина ланцюга стартера | під замовлення | під замовлення | ||
| 2 | Ланцюг стартера | під замовлення | під замовлення | ||
| 3 | Напрямна пластина ланцюга | під замовлення | під замовлення | ||
| 4 | Зірочка стартера в зборі | під замовлення | під замовлення | ||
| 5 | Притискна пластина зірочки стартера | під замовлення | під замовлення | ||
| 6 | Сальник | під замовлення | під замовлення | ||
| 7 | Болт із шестигранною головкою (повна різьба) | під замовлення | під замовлення |

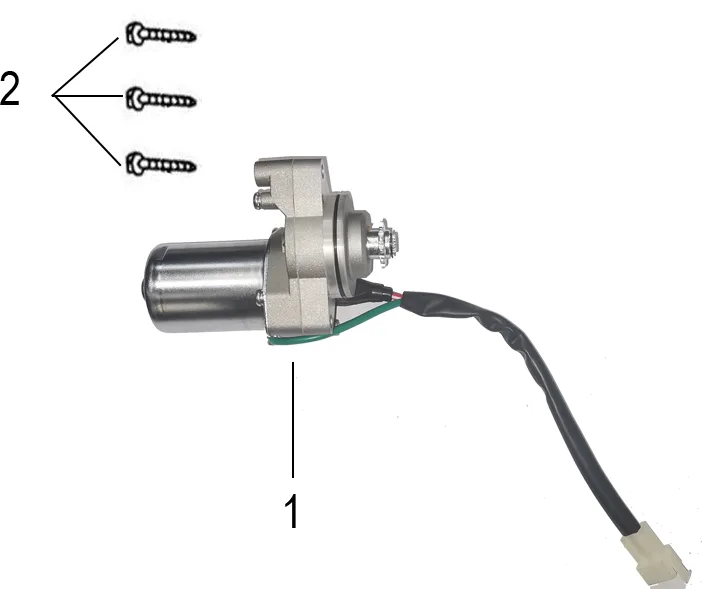

Стартер
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Стартер у зборі | під замовлення | під замовлення | ||
| 2 | Болт M6×25 | під замовлення | під замовлення |

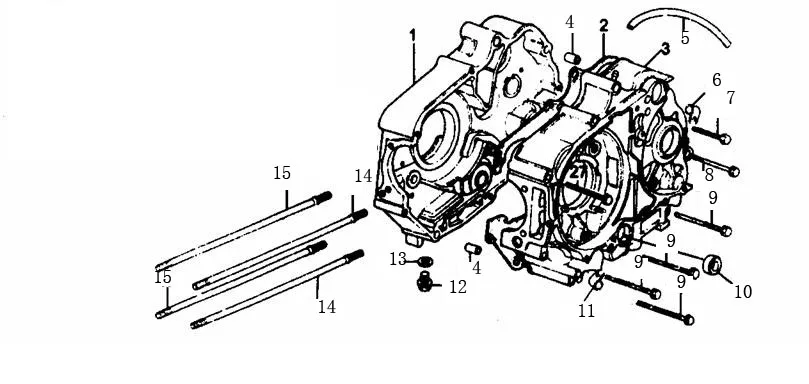

Картер
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Права половина картера в зборі | під замовлення | під замовлення | ||
| 2 | Прокладка картера | під замовлення | під замовлення | ||
| 3 | Ліва половина картера в зборі | під замовлення | під замовлення | ||
| 4 | Настановний штифт Φ10×14 | під замовлення | під замовлення | ||
| 5 | Патрубок сапуна | під замовлення | під замовлення | ||
| 6 | Хомут патрубка сапуна | під замовлення | під замовлення | ||
| 7 | Болт M6×50 | під замовлення | під замовлення | ||
| 8 | Болт M6×60 | під замовлення | під замовлення | ||
| 9 | Болт M6×65 | під замовлення | під замовлення | ||
| 10 | Сальник 11.6×24×10 | під замовлення | під замовлення | ||
| 11 | Хомут зливного патрубка | під замовлення | під замовлення | ||
| 12 | Зливна пробка M12×1.5 | під замовлення | під замовлення | ||
| 13 | Алюмінієва шайба | під замовлення | під замовлення | ||
| 14 | Шпилька A M6×202 | під замовлення | під замовлення | ||
| 15 | Шпилька B M6×194 | під замовлення | під замовлення |

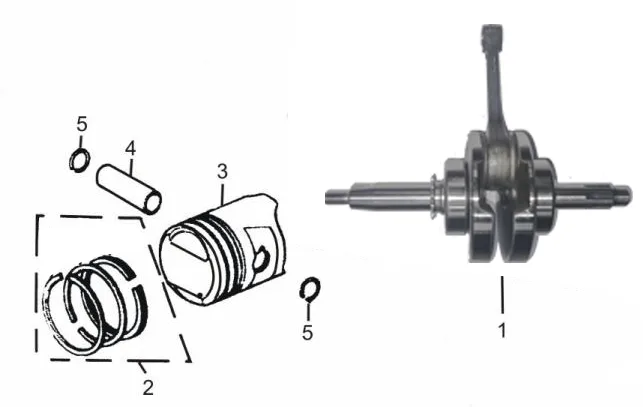

Поршень та колінчастий вал
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Колінчастий вал із шатуном у зборі | під замовлення | під замовлення | ||
| 2 | Комплект поршневих кілець | під замовлення | під замовлення | ||
| 3 | Поршень | під замовлення | під замовлення | ||
| 4 | Поршневий палець | під замовлення | під замовлення | ||
| 5 | Стопорне кільце поршневого пальця | під замовлення | під замовлення |

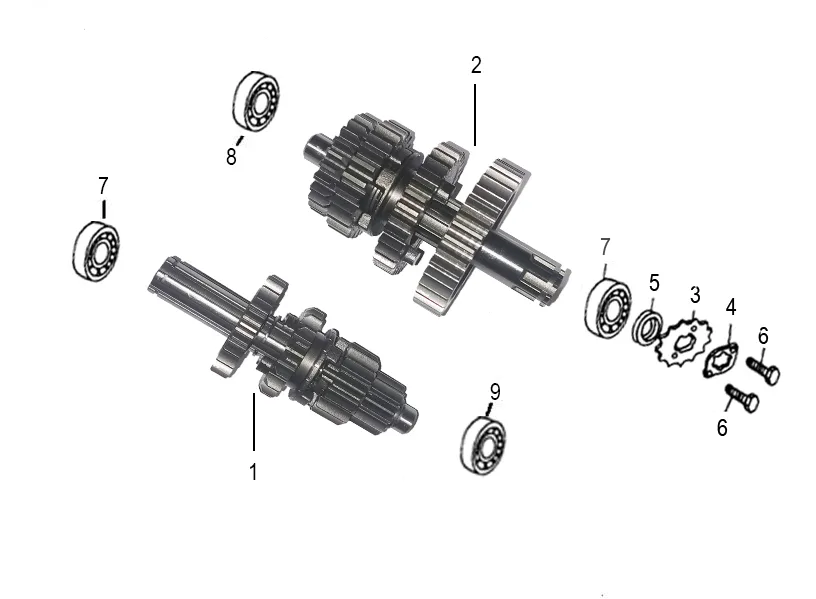

Трансмісія
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Первинний вал у зборі | під замовлення | під замовлення | ||
| 1 | Первинний вал у зборі | під замовлення | під замовлення | ||
| 2 | Вторинний вал у зборі | під замовлення | під замовлення | ||
| 2 | Вторинний вал у зборі | під замовлення | під замовлення | ||
| 3 | Ведуча зірка | під замовлення | під замовлення | ||
| 4 | Стопорна пластина ведучої зірки | під замовлення | під замовлення | ||
| 5 | Сальник | під замовлення | під замовлення | ||
| 6 | Болт із шестигранною головкою (повна різьба) | під замовлення | під замовлення | ||
| 7 | Підшипник 6203 | під замовлення | під замовлення | ||
| 8 | Підшипник 6201 | під замовлення | під замовлення | ||
| 9 | Підшипник 6001 | під замовлення | під замовлення |

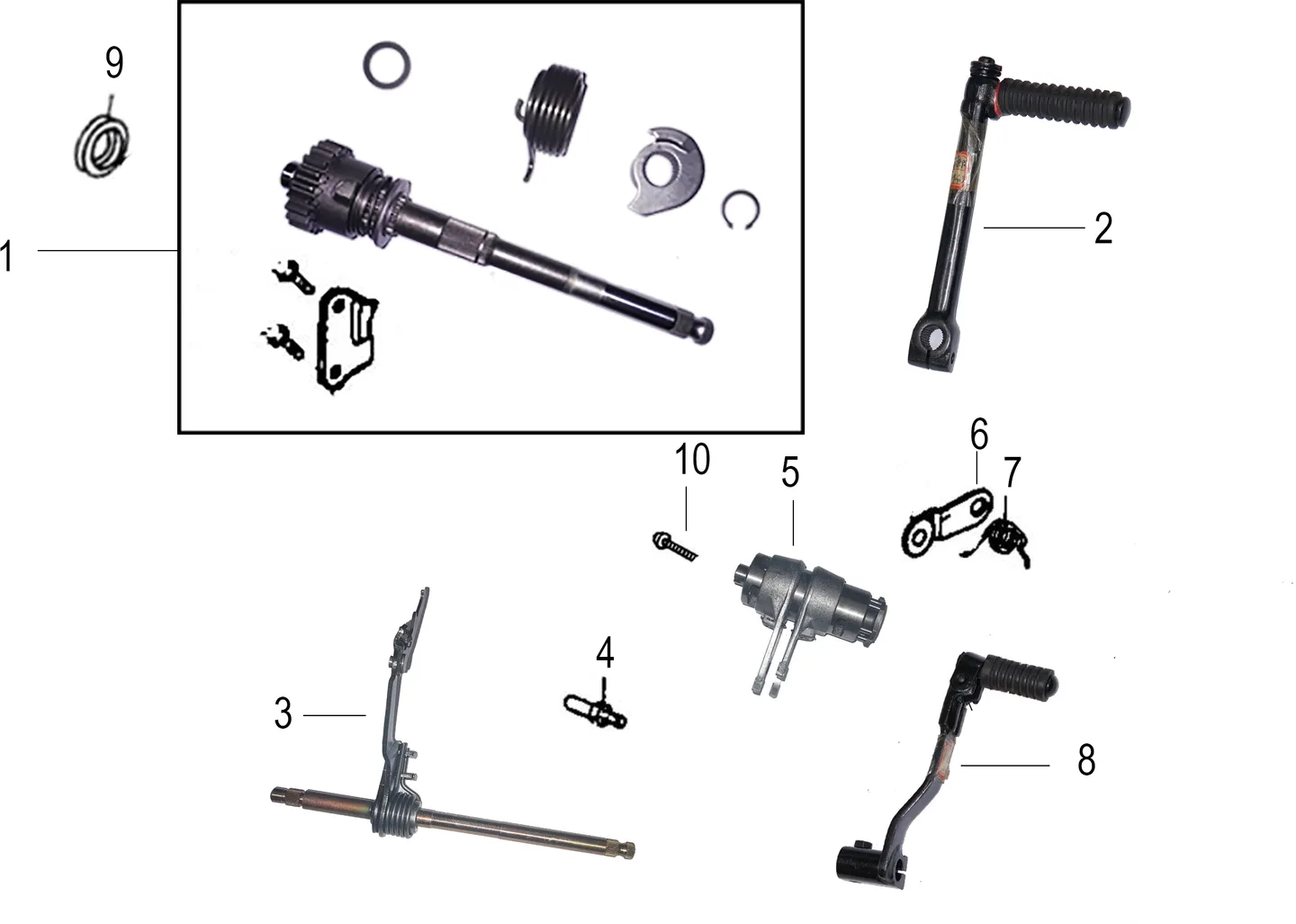

Кікстартер і механізм перемикання
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Вал кікстартера в зборі | під замовлення | під замовлення | ||
| 2 | Важіль кікстартера | під замовлення | під замовлення | ||
| 3 | Важіль перемикання передач у зборі | під замовлення | під замовлення | ||
| 4 | Настановний болт важеля перемикання | під замовлення | під замовлення | ||
| 5 | Барабан перемикання передач у зборі | під замовлення | під замовлення | ||
| 6 | Фіксатор барабана перемикання в зборі | під замовлення | під замовлення | ||
| 7 | Пружина фіксатора барабана | під замовлення | під замовлення | ||
| 8 | Педаль перемикання передач | під замовлення | під замовлення | ||
| 9 | Сальник | під замовлення | під замовлення | ||
| 10 | Болт із шестигранною головкою (повна різьба) | під замовлення | під замовлення |

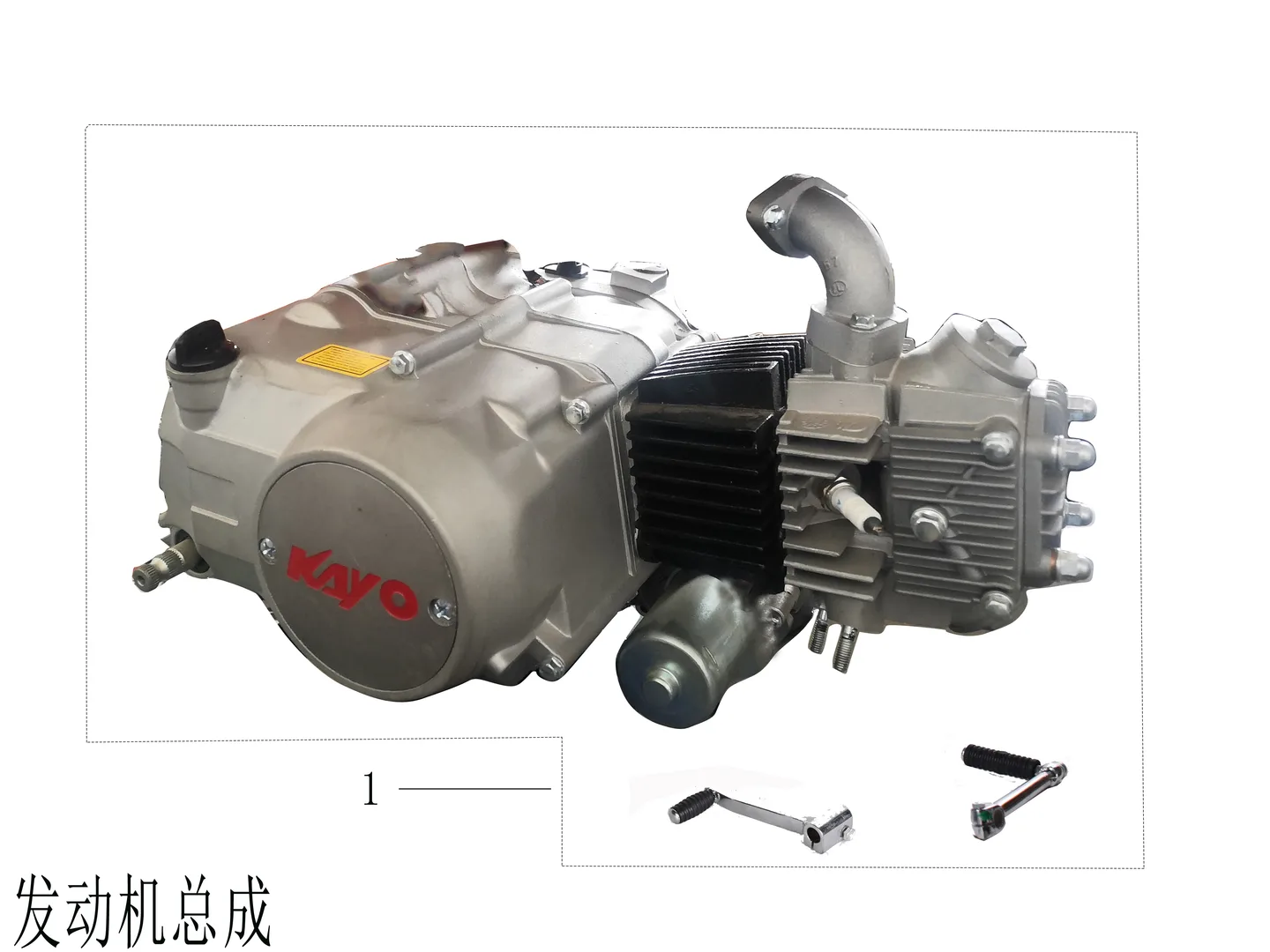

Двигун у зборі
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Двигун у зборі | під замовлення | під замовлення | ||
| 1 | Двигун у зборі | під замовлення | під замовлення | ||
| 1 | Двигун у зборі | під замовлення | під замовлення |
