+ Квадроцикл KAYO AY70
Двигун
16 схем168 запчастин2 в наявності

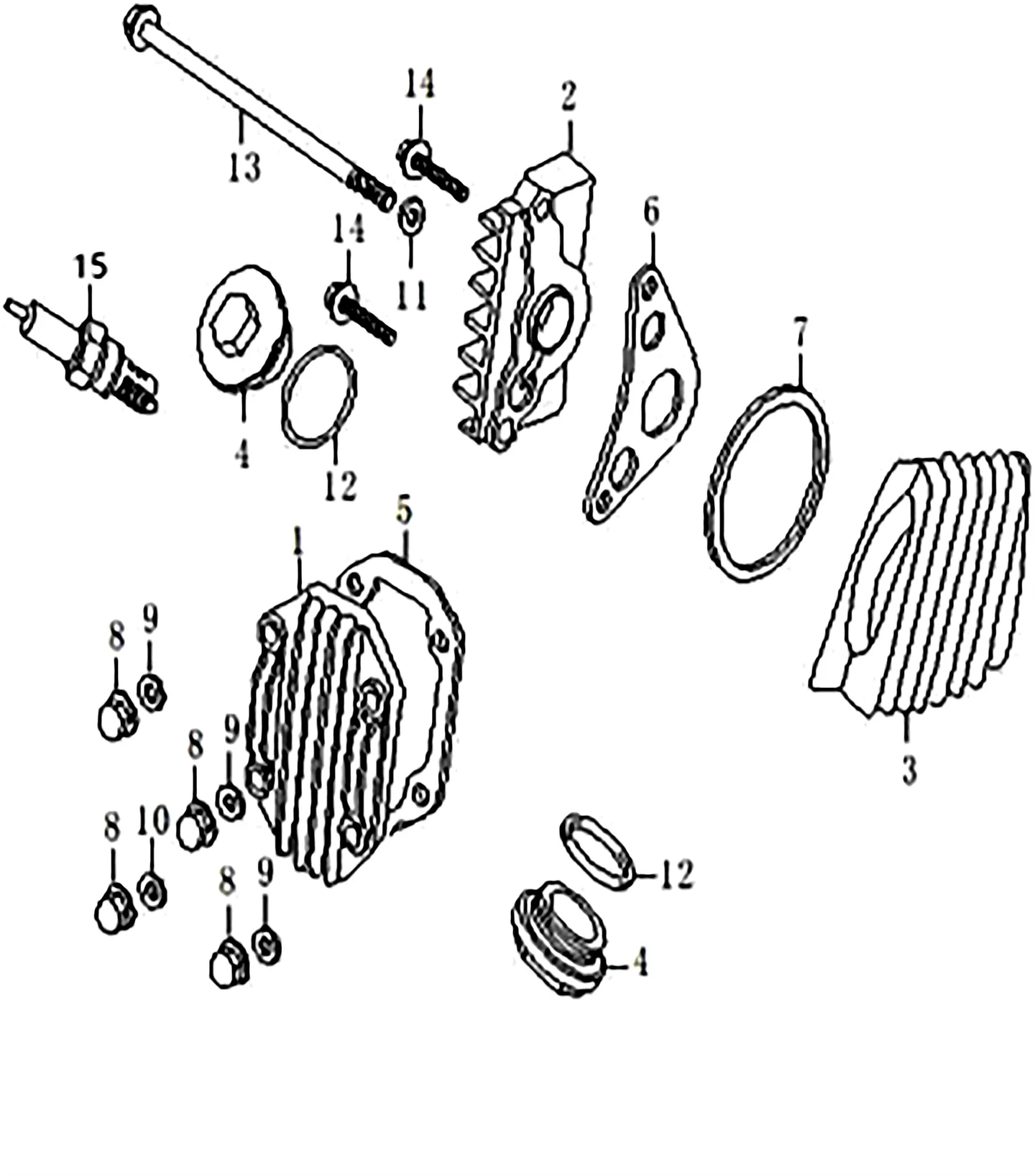

Кришка головки циліндра
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Кришка головки циліндра | під замовлення | під замовлення | ||
| 2 | Права кришка головки циліндра | під замовлення | під замовлення | ||
| 3 | Ліва кришка головки циліндра | під замовлення | під замовлення | ||
| 4 | Кришка клапана | під замовлення | під замовлення | ||
| 5 | Прокладка кришки головки циліндра | під замовлення | під замовлення | ||
| 6 | Прокладка правої кришки головки циліндра | під замовлення | під замовлення | ||
| 7 | Прокладка лівої кришки головки циліндра | під замовлення | під замовлення | ||
| 8 | Ковпачкова гайка M6 | під замовлення | під замовлення | ||
| 9 | Шайба Φ6.2×Φ13×2 | під замовлення | під замовлення | ||
| 10 | Шайба Φ6.2×Φ13×2 | під замовлення | під замовлення | ||
| 11 | Шайба Φ6×Φ13×2 | під замовлення | під замовлення | ||
| 12 | Ущільнювальне кільце Φ29.6×3.2 | під замовлення | під замовлення | ||
| 13 | Болт M6×110 | під замовлення | під замовлення | ||
| 14 | Болт M6×20 | під замовлення | під замовлення | ||
| 15 | Свічка запалювання (A7RTC) | під замовлення | під замовлення |

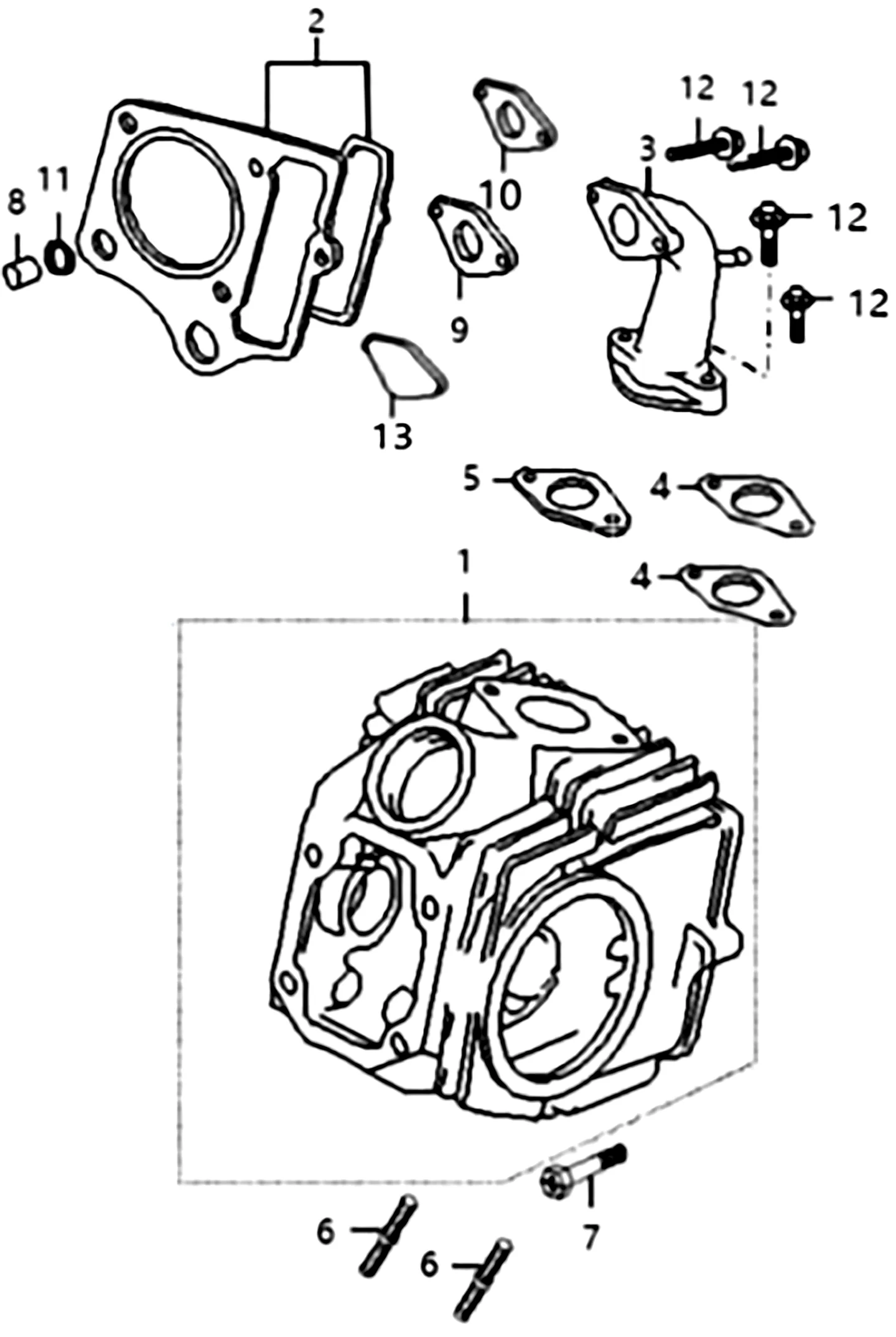

Головка циліндра
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Головка циліндра в зборі | під замовлення | під замовлення | ||
| 2 | Прокладка головки циліндра | під замовлення | під замовлення | ||
| 3 | Впускний патрубок кутовий | під замовлення | під замовлення | ||
| 4 | Прокладка кутового патрубка | під замовлення | під замовлення | ||
| 5 | Теплоізоляційна прокладка Φ28 | під замовлення | під замовлення | ||
| 6 | Шпилька M6×35 | під замовлення | під замовлення | ||
| 7 | Болт M6×23 | під замовлення | під замовлення | ||
| 8 | Втулка 9.5 | під замовлення | під замовлення | ||
| 9 | Теплоізоляційна прокладка Φ25 | під замовлення | під замовлення | ||
| 10 | Прокладка карбюратора | під замовлення | під замовлення | ||
| 11 | Прямокутне ущільнювальне кільце 8×10.8×1.5 | під замовлення | під замовлення | ||
| 12 | Болт M6×28 | під замовлення | під замовлення | ||
| 13 | Пломбувальна наліпка | під замовлення | під замовлення |

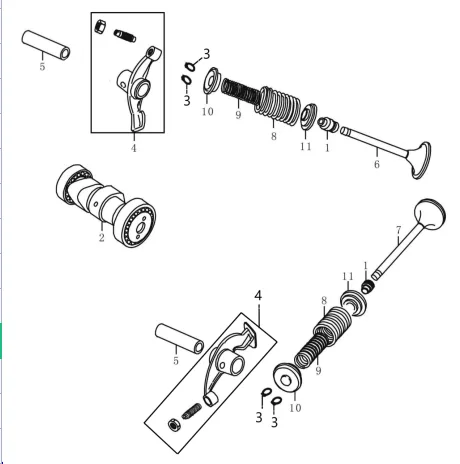

Розподільний вал і клапани
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Маслознімний ковпачок клапана | під замовлення | під замовлення | ||
| 2 | Розподільний вал у зборі | під замовлення | під замовлення | ||
| 3 | Сухар клапана | під замовлення | під замовлення | ||
| 4 | Коромисло клапана в зборі | під замовлення | під замовлення | ||
| 5 | Вісь коромисел | під замовлення | під замовлення | ||
| 6 | Впускний клапан | під замовлення | під замовлення | ||
| 7 | Випускний клапан | під замовлення | під замовлення | ||
| 8 | Зовнішня пружина клапана | під замовлення | під замовлення | ||
| 9 | Внутрішня пружина клапана | під замовлення | під замовлення | ||
| 10 | Тарілка пружини клапана | під замовлення | під замовлення | ||
| 11 | Сідло пружини клапана | під замовлення | під замовлення |

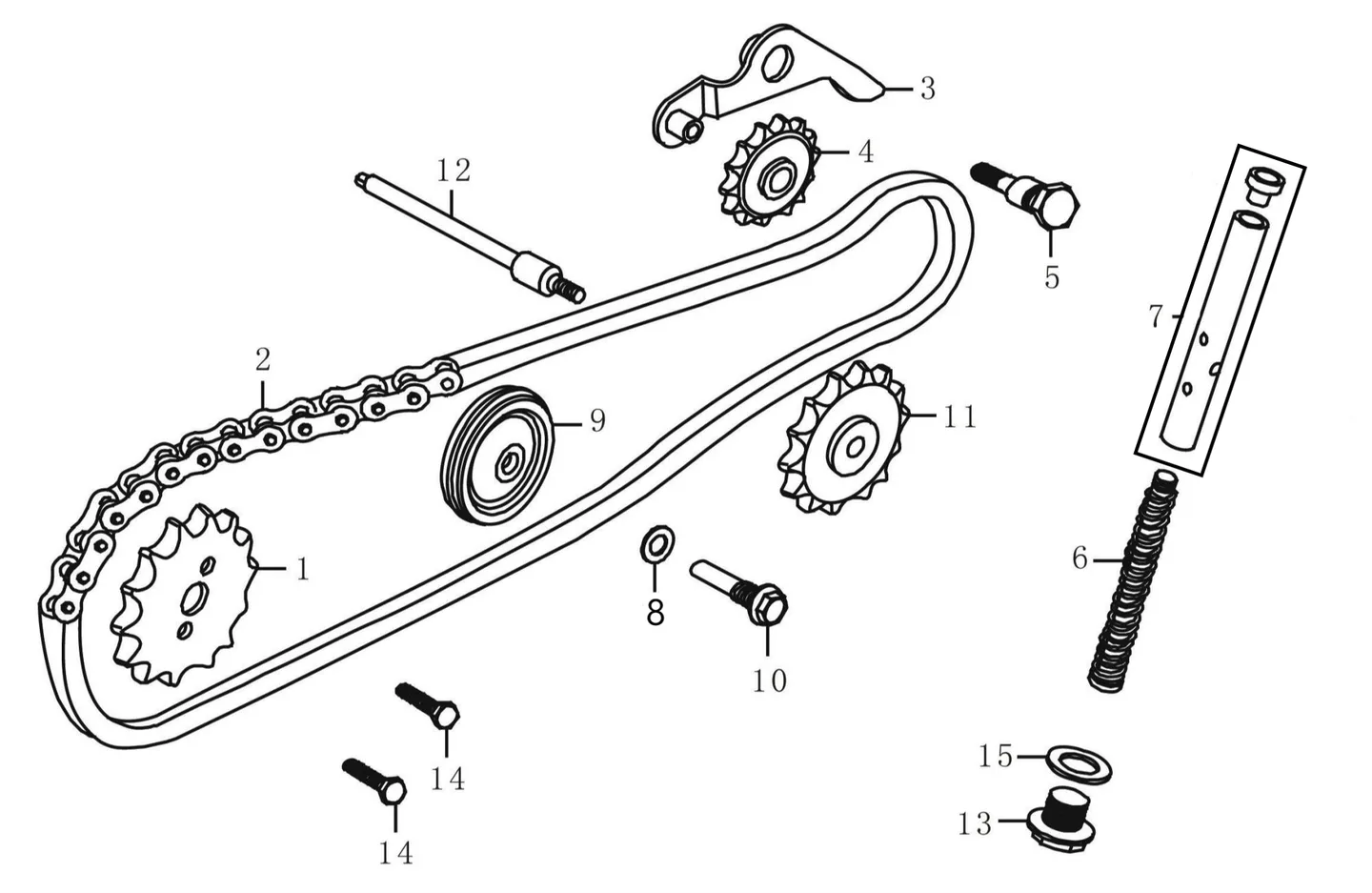

Ланцюг ГРМ і натягувач
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Зірочка розподільного вала (28 зубів) | під замовлення | під замовлення | ||
| 2 | Ланцюг ГРМ | під замовлення | під замовлення | ||
| 3 | Натяжний важіль ланцюга в зборі | під замовлення | під замовлення | ||
| 4 | Натяжний ролик ланцюга I | під замовлення | під замовлення | ||
| 5 | Вісь натяжного важеля | під замовлення | під замовлення | ||
| 6 | Пружина натяжника ланцюга | під замовлення | під замовлення | ||
| 7 | Натяжник ланцюга в зборі | під замовлення | під замовлення | ||
| 8 | Шайба 8×14×2 | під замовлення | під замовлення | ||
| 9 | Напрямний ролик ланцюга в зборі | під замовлення | під замовлення | ||
| 10 | Вісь напрямного ролика ланцюга | під замовлення | під замовлення | ||
| 11 | Натяжний ролик ланцюга II | під замовлення | під замовлення | ||
| 12 | Вал масляного насоса | під замовлення | під замовлення | ||
| 13 | Різьбова заглушка M14×1.5 | під замовлення | під замовлення | ||
| 14 | Болт M5×12 (10.9) | під замовлення | під замовлення | ||
| 15 | Шайба 14×20×2 | під замовлення | під замовлення |

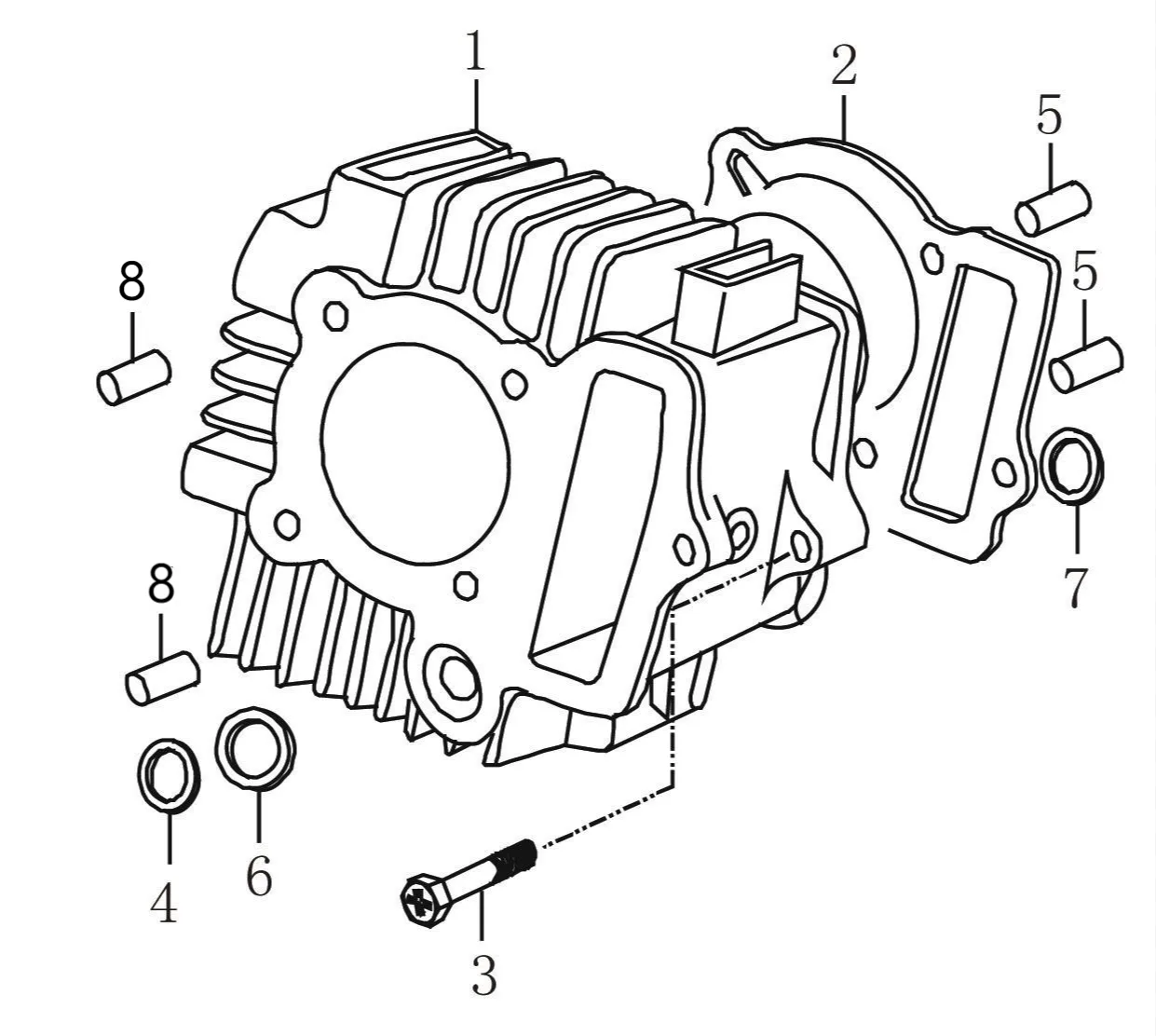

Циліндр
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Циліндр | під замовлення | під замовлення | ||
| 2 | Прокладка циліндра | під замовлення | під замовлення | ||
| 3 | Болт M6×23 | під замовлення | під замовлення | ||
| 4 | Втулка-кільце 11.5×14×1.5 | під замовлення | під замовлення | ||
| 5 | Настановний штифт 8×12 | під замовлення | під замовлення | ||
| 6 | Прямокутне ущільнювальне кільце 14.5×18.5×2.5 | під замовлення | під замовлення | ||
| 7 | Прямокутне ущільнювальне кільце 11.5×16×2.5 | під замовлення | під замовлення | ||
| 8 | Настановний штифт 8×14 | під замовлення | під замовлення |
Права кришка картера
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Права кришка картера | під замовлення | під замовлення | ||
| 2 | Прокладка правої кришки картера | під замовлення | під замовлення | ||
| 3 | Щуп рівня масла | під замовлення | під замовлення | ||
| 4 | Регулювальний болт зчеплення | під замовлення | під замовлення | ||
| 5 | Шайба 8×16×2 | під замовлення | під замовлення | ||
| 6 | Настановний штифт 8×12 | під замовлення | під замовлення | ||
| 7 | Ущільнювальне кільце 7.5×1.8 | під замовлення | під замовлення | ||
| 8 | Ущільнювальне кільце 18×3.5 | під замовлення | під замовлення | ||
| 9 | Гайка M8 | під замовлення | під замовлення | ||
| 10 | Болт M6×40 | під замовлення | під замовлення | ||
| 11 | Болт M6×70 | під замовлення | під замовлення | ||
| 12 | Болт M6×85 | під замовлення | під замовлення | ||
| 13 | Пружина маслопроводу | під замовлення | під замовлення | ||
| 14 | Маслопровід | під замовлення | під замовлення | ||
| 15 | Наліпка про моторне масло | під замовлення | під замовлення |

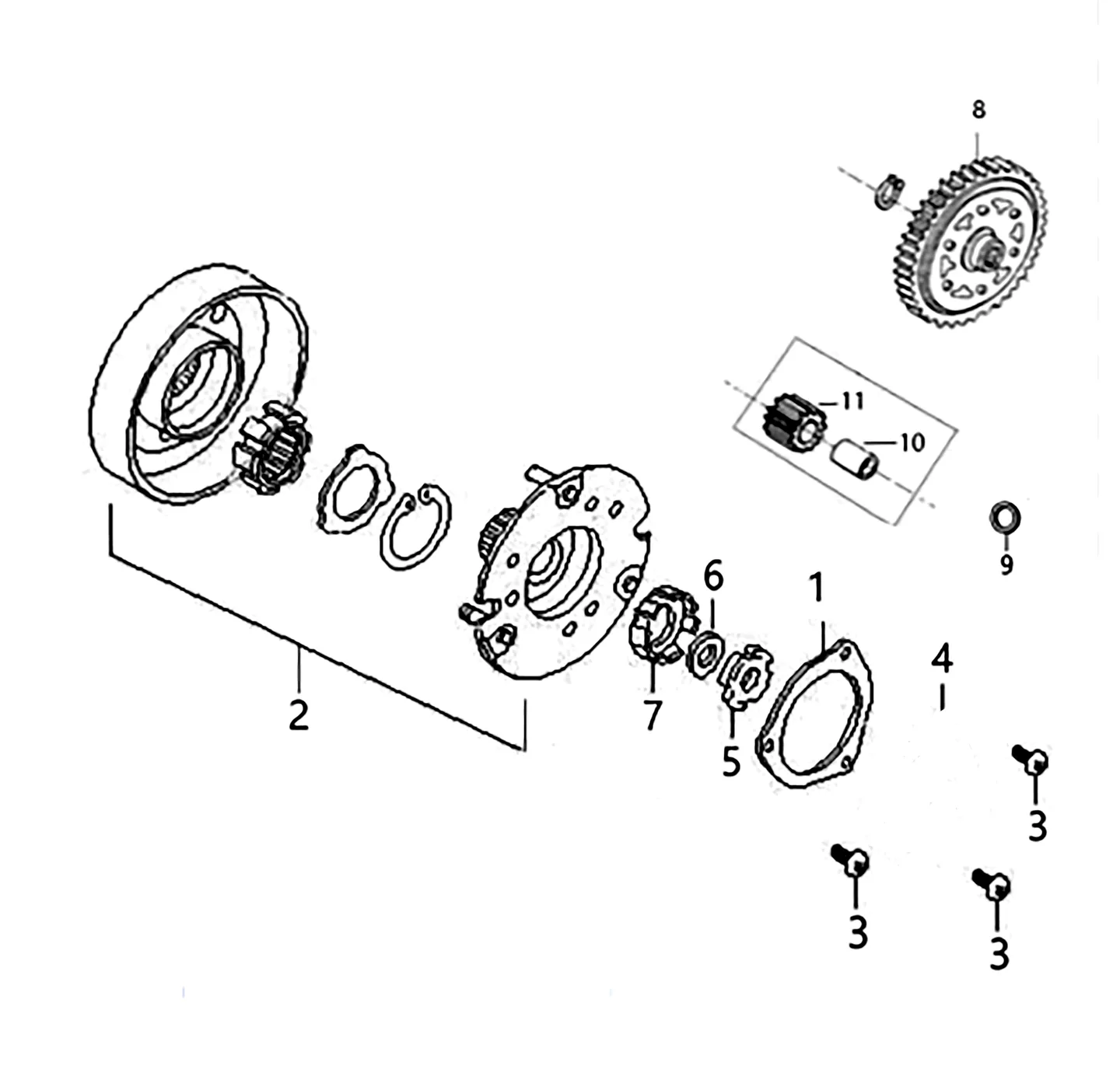

Зчеплення
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Прокладка торцевої кришки | під замовлення | під замовлення | ||
| 2 | Зчеплення в зборі | під замовлення | під замовлення | ||
| 3 | Гвинт M5×8 | під замовлення | під замовлення | ||
| 4 | Торцева кришка зчеплення | під замовлення | під замовлення | ||
| 5 | Кругла гайка | під замовлення | під замовлення | ||
| 6 | Тарілчаста шайба зчеплення | під замовлення | під замовлення | ||
| 7 | Стопорна шайба зчеплення | під замовлення | під замовлення | ||
| 8 | Ведена шестерня первинної передачі в зборі | під замовлення | під замовлення | ||
| 9 | Розпірна втулка | під замовлення | під замовлення | ||
| 10 | Втулка | під замовлення | під замовлення | ||
| 11 | Ведуча шестерня первинної передачі | під замовлення | під замовлення |

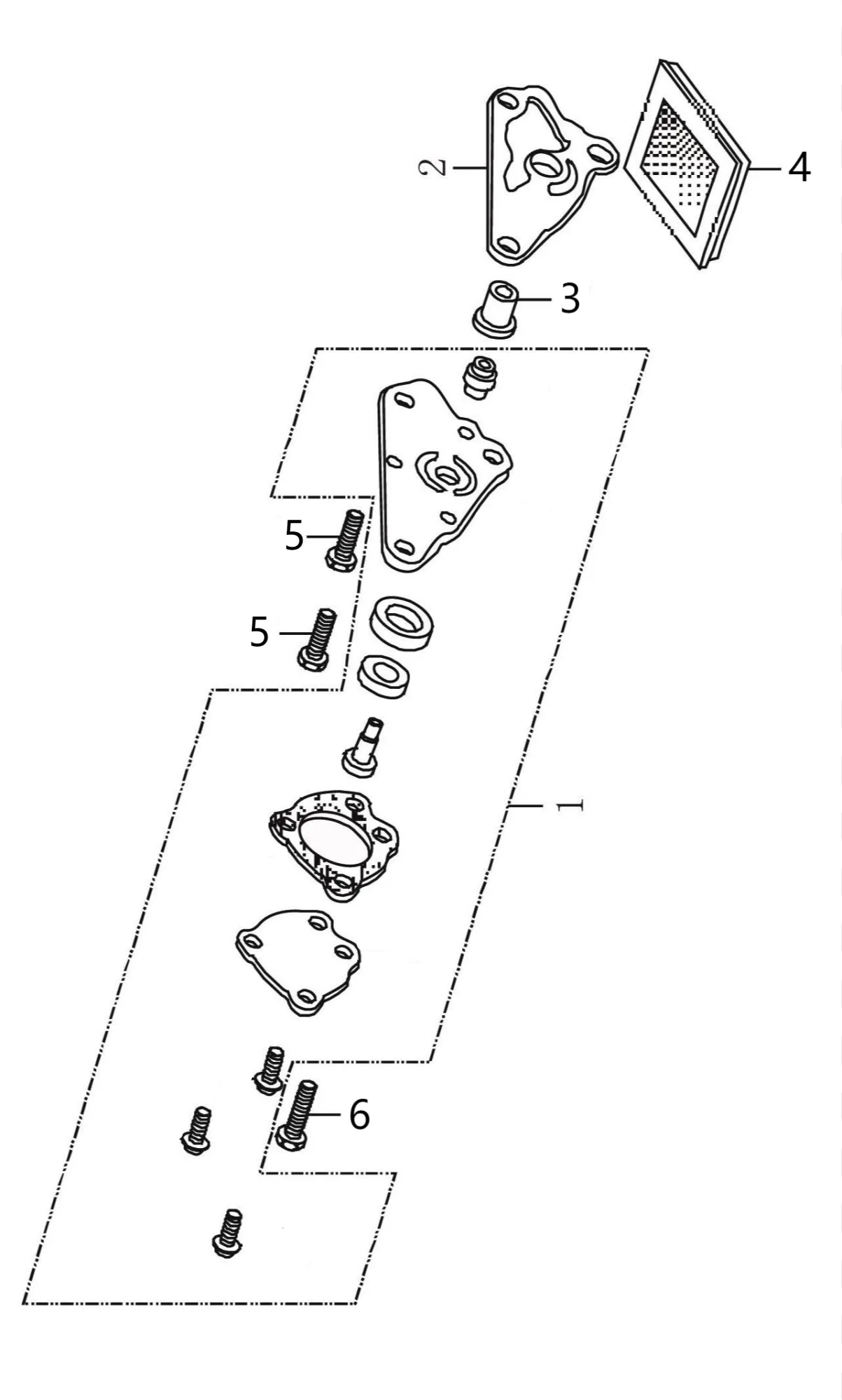

Масляний насос
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Масляний насос у зборі | під замовлення | під замовлення | ||
| 2 | Прокладка масляного насоса | під замовлення | під замовлення | ||
| 3 | Втулка вала | під замовлення | під замовлення | ||
| 4 | Сітчастий масляний фільтр | під замовлення | під замовлення | ||
| 5 | Гвинт M6×16 | під замовлення | під замовлення | ||
| 6 | Гвинт M6×22 | під замовлення | під замовлення |

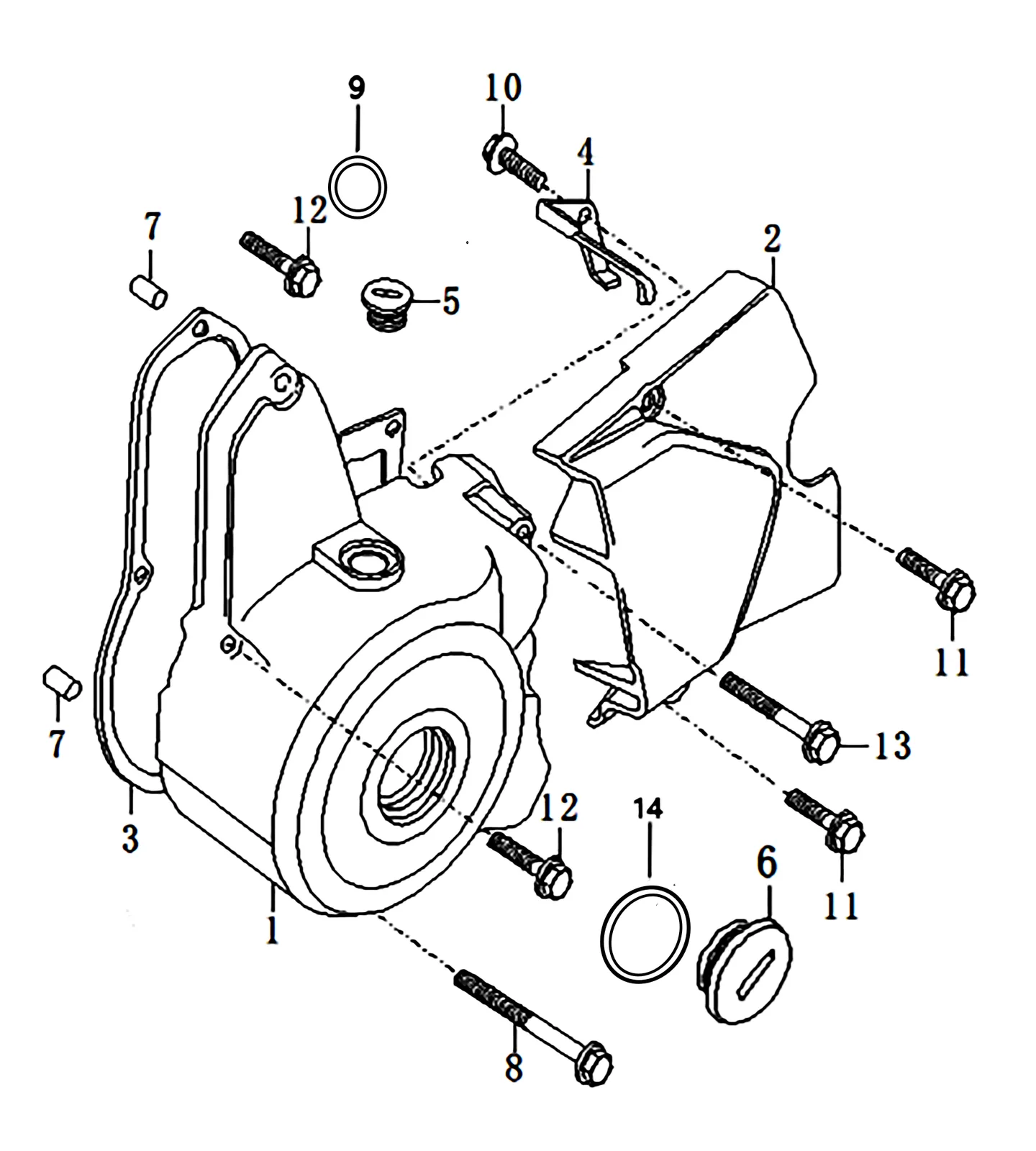

Ліва кришка картера
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Ліва передня кришка картера | під замовлення | під замовлення | ||
| 2 | Ліва задня кришка картера | під замовлення | під замовлення | ||
| 3 | Прокладка лівої кришки картера | під замовлення | під замовлення | ||
| 4 | Тримач дроту магнето | під замовлення | під замовлення | ||
| 5 | Мала кришка оглядового отвору | під замовлення | під замовлення | ||
| 6 | Велика кришка оглядового отвору | під замовлення | під замовлення | ||
| 7 | Настановний штифт 8×12 | під замовлення | під замовлення | ||
| 8 | Болт M6×70 | під замовлення | під замовлення | ||
| 9 | Ущільнювальне кільце Φ13.8×2.5 | під замовлення | під замовлення | ||
| 10 | Болт M6×16 | під замовлення | під замовлення | ||
| 11 | Болт M6×28 | під замовлення | під замовлення | ||
| 12 | Болт M6×32 | під замовлення | під замовлення | ||
| 13 | Болт M6×50 | під замовлення | під замовлення | ||
| 14 | Ущільнювальне кільце Φ27.4×2.4 | під замовлення | під замовлення |

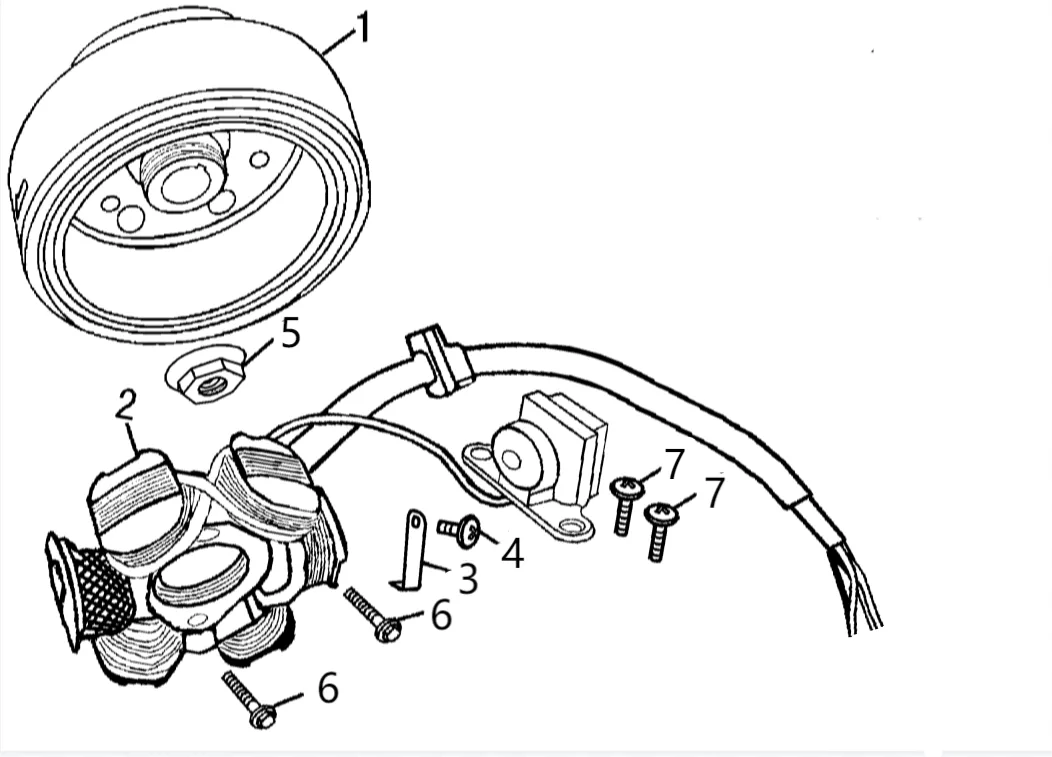

Магнето
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Ротор магнето в зборі | під замовлення | під замовлення | ||
| 2 | Статор магнето в зборі | під замовлення | під замовлення | ||
| 3 | Притискна пластина дроту датчика | під замовлення | під замовлення | ||
| 4 | Гвинт M5×6 | під замовлення | під замовлення | ||
| 5 | Гайка M10×1.25 | під замовлення | під замовлення | ||
| 6 | Болт M6×22 | під замовлення | під замовлення | ||
| 7 | Гвинт M5×12 | під замовлення | під замовлення |

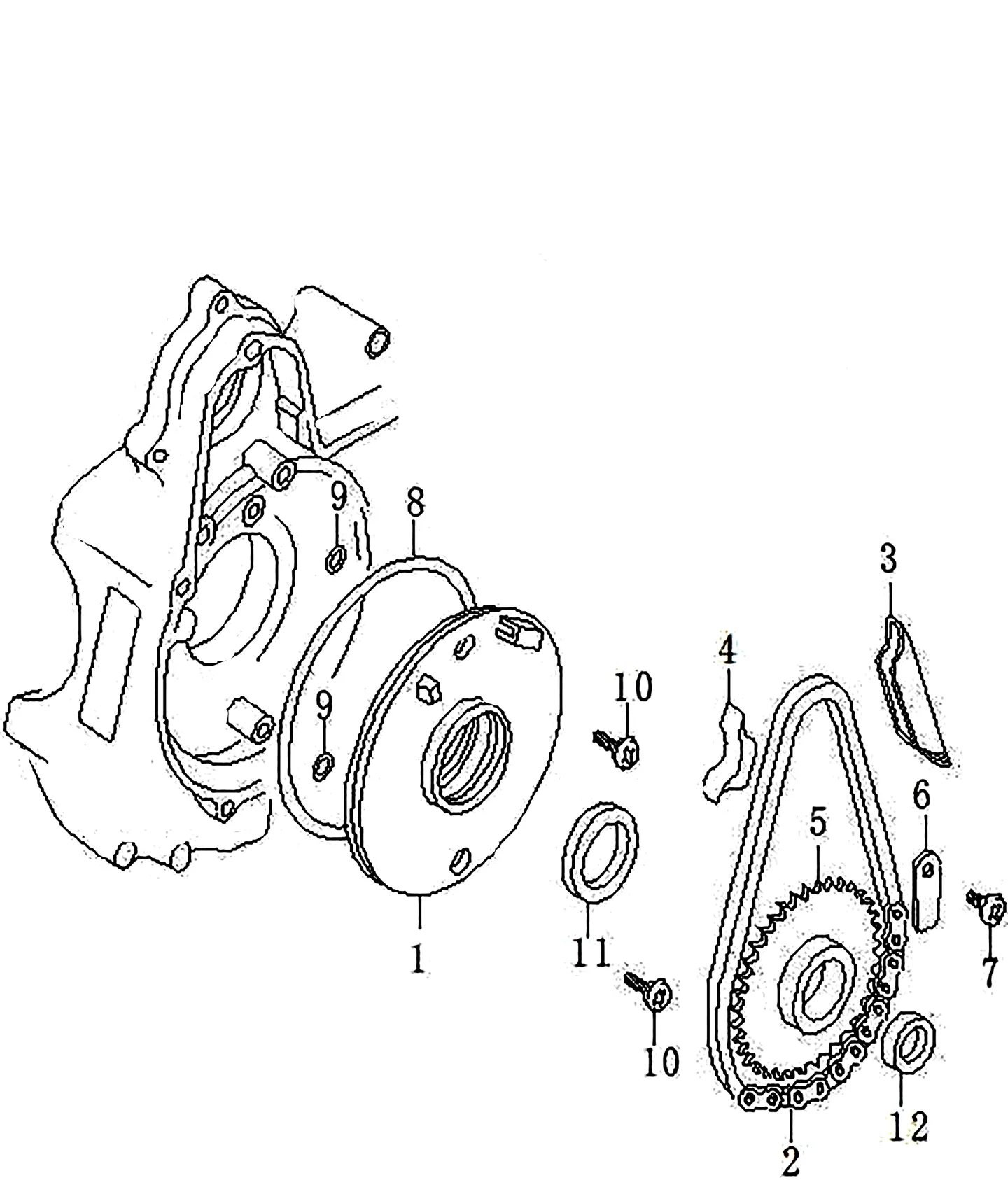

Обгінна муфта стартера
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Маслозатримний диск | під замовлення | під замовлення | ||
| 7 | Гвинт M6×12 | під замовлення | під замовлення | ||
| 8 | Ущільнювальне кільце 107×2 | під замовлення | під замовлення | ||
| 9 | Ущільнювальне кільце 6.8×1.9 | під замовлення | під замовлення | ||
| 10 | Гвинт M6×16 | під замовлення | під замовлення | ||
| 11 | Сальник 30×42×4.5 | під замовлення | під замовлення | ||
| 12 | Сальник 18.9×30×5 | під замовлення | під замовлення |

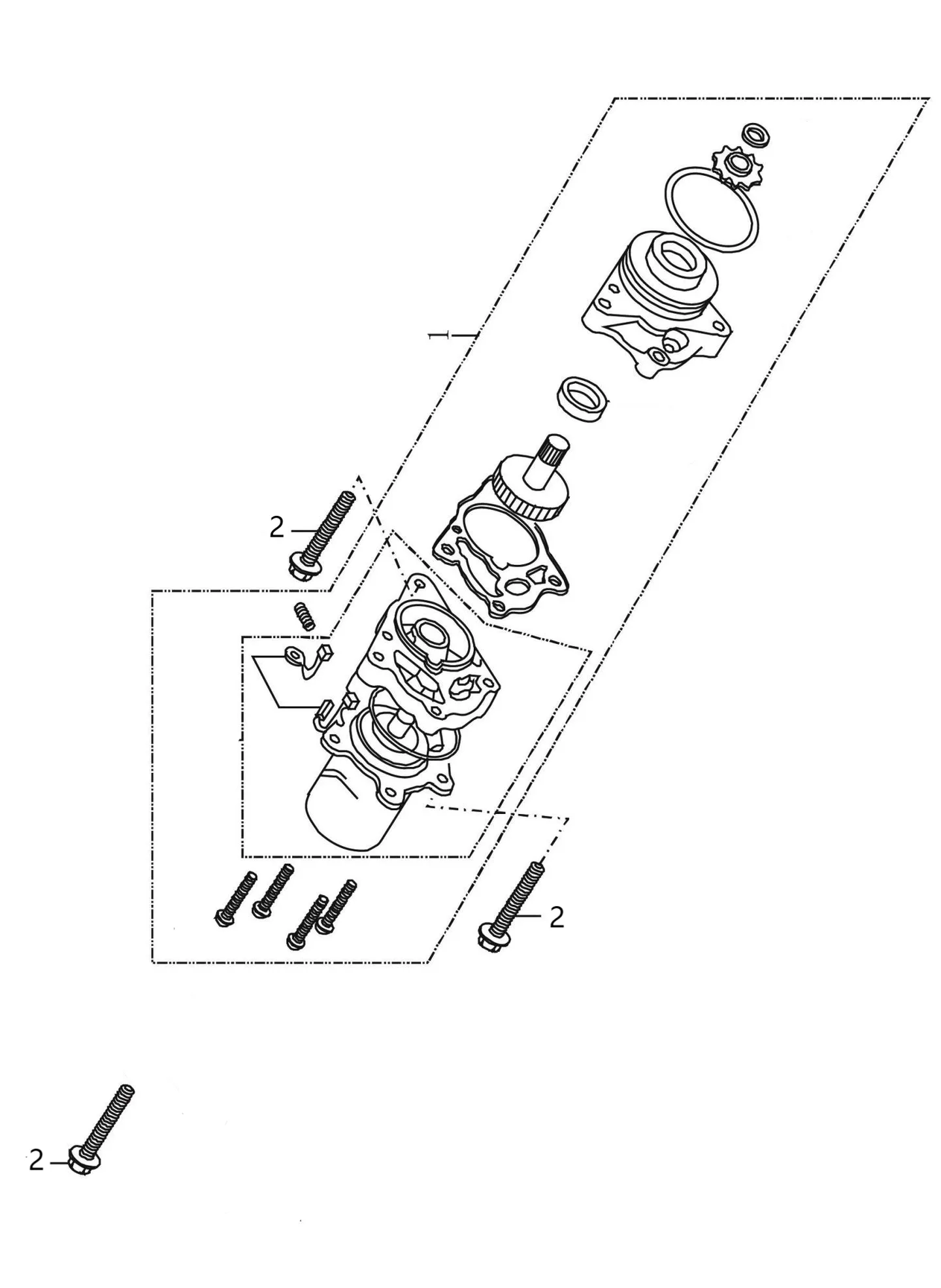

Стартер
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 2 | Болт M6×50 | під замовлення | під замовлення |

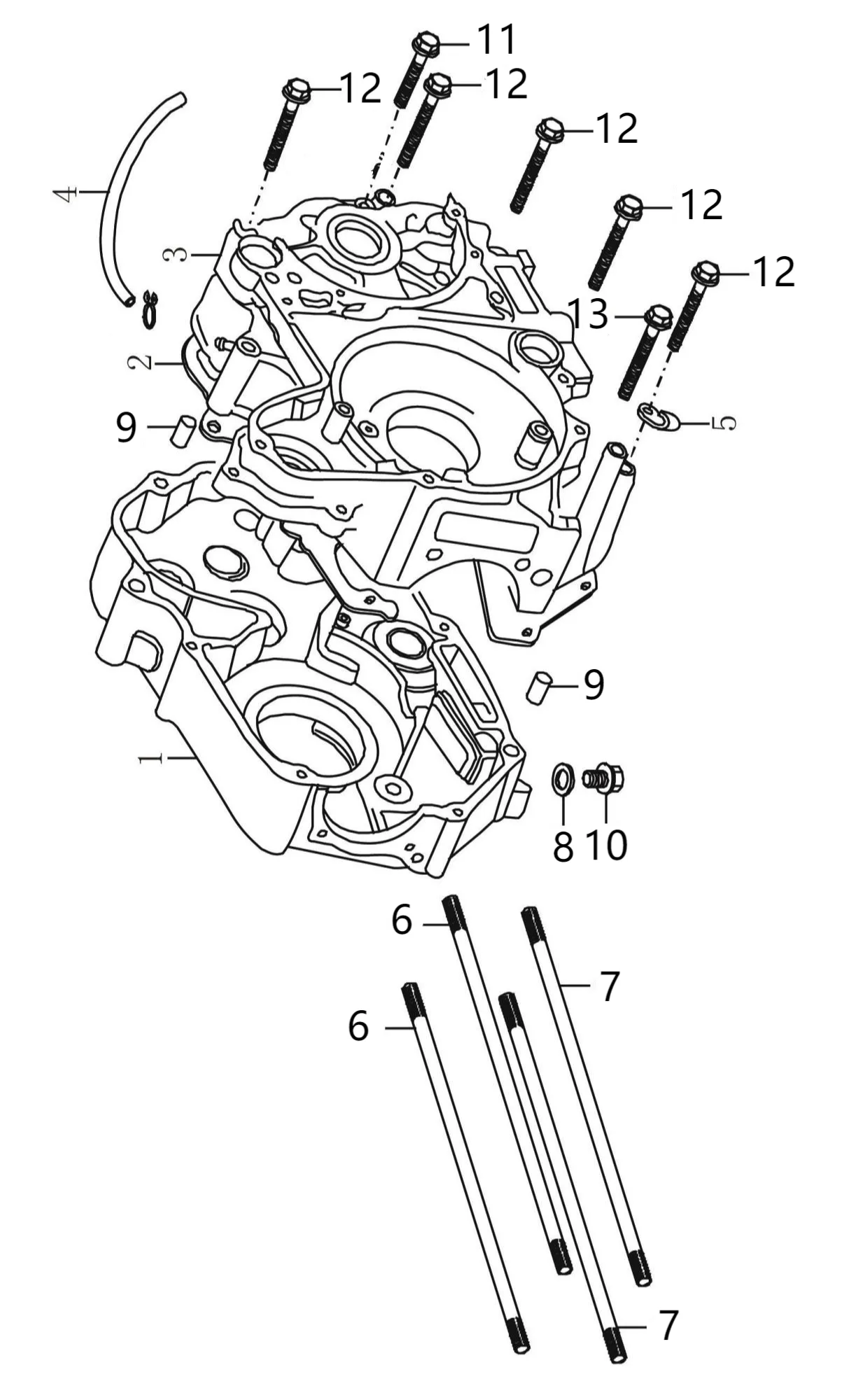

Картер
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Права половина картера | під замовлення | під замовлення | ||
| 2 | Прокладка картера | під замовлення | під замовлення | ||
| 3 | Ліва половина картера | під замовлення | під замовлення | ||
| 4 | Патрубок сапуна | під замовлення | під замовлення | ||
| 5 | Хомут зливного патрубка | під замовлення | під замовлення | ||
| 6 | Шпилька циліндра A M6×188 | під замовлення | під замовлення | ||
| 7 | Шпилька циліндра B M6×196 | під замовлення | під замовлення | ||
| 8 | Шайба φ12 | під замовлення | під замовлення | ||
| 9 | Настановний штифт 10×14 | під замовлення | під замовлення | ||
| 10 | Зливна пробка M12×1.5 | під замовлення | під замовлення | ||
| 11 | Болт M6×50 | під замовлення | під замовлення | ||
| 12 | Болт M6×65 | під замовлення | під замовлення | ||
| 13 | Болт M6×70 | під замовлення | під замовлення |

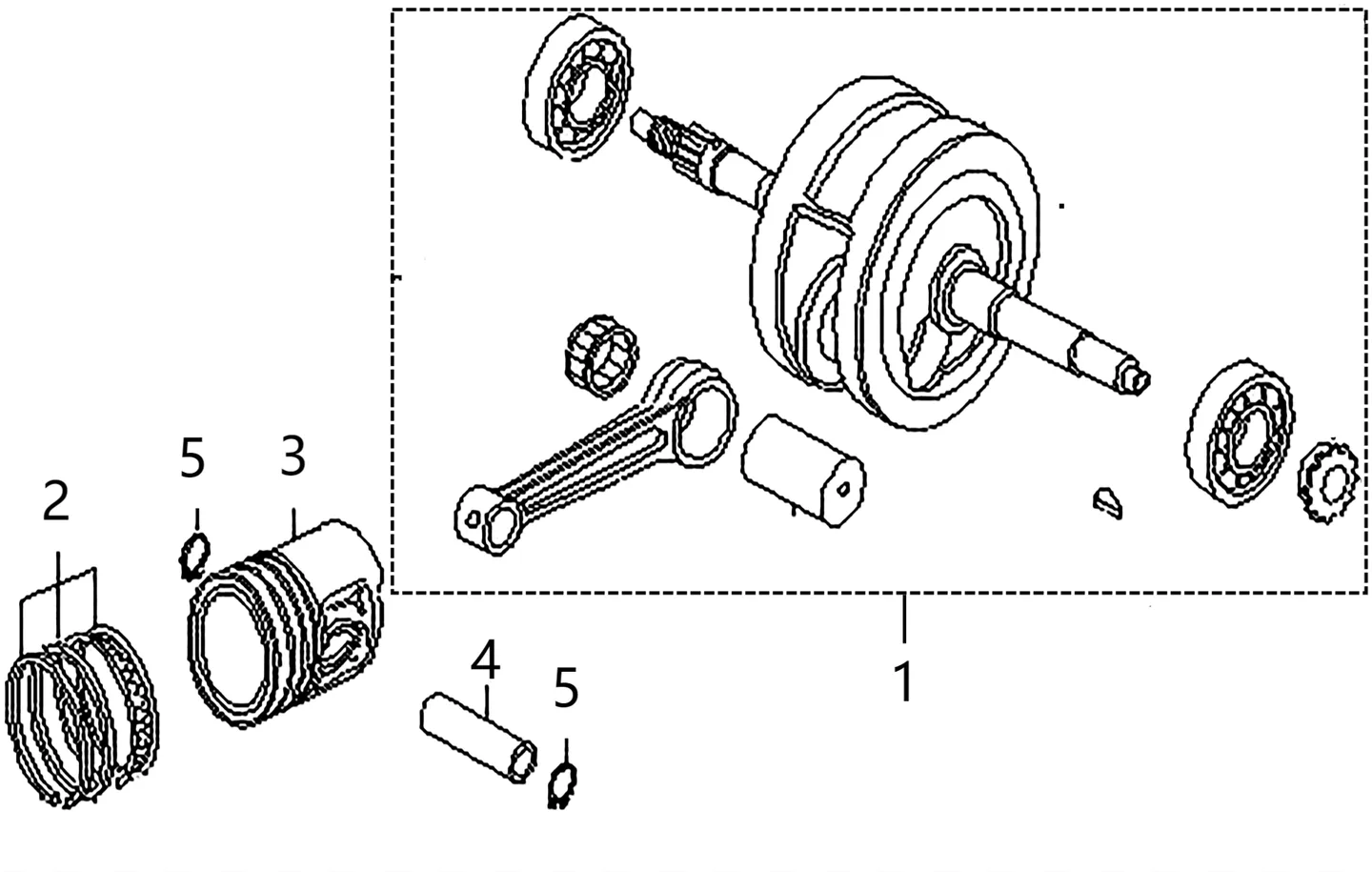

Колінчастий вал і поршень
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Колінчастий вал із шатуном у зборі | під замовлення | під замовлення | ||
| 2 | Комплект поршневих кілець | під замовлення | під замовлення | ||
| 3 | Поршень | під замовлення | під замовлення | ||
| 4 | Поршневий палець | під замовлення | під замовлення | ||
| 5 | Стопорне кільце поршневого пальця | під замовлення | під замовлення |

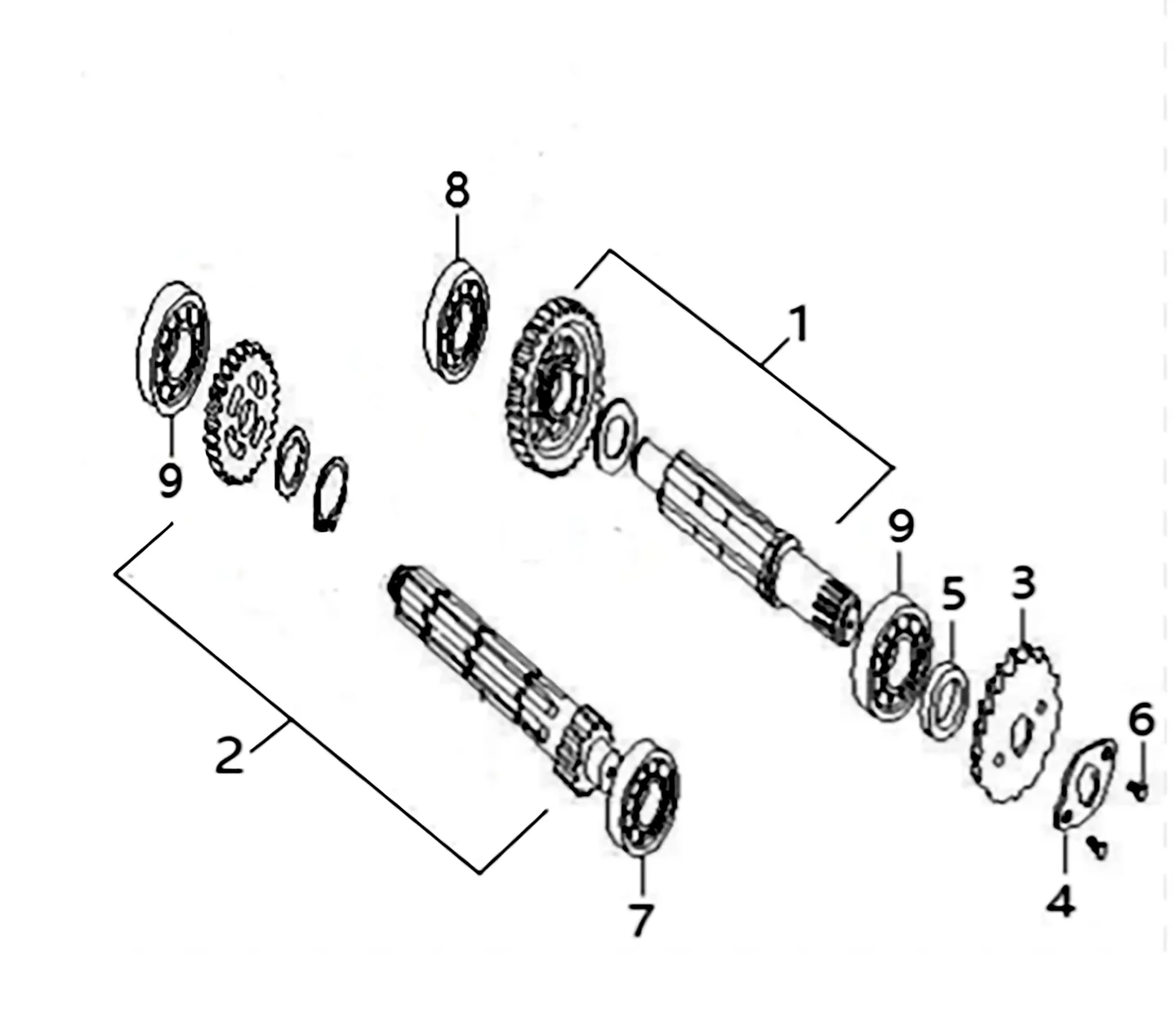

Трансмісія
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Вторинний вал у зборі | під замовлення | під замовлення | ||
| 2 | Первинний вал у зборі | під замовлення | під замовлення | ||
| 3 | Ведуча зірка | під замовлення | під замовлення | ||
| 4 | Стопорна пластина ведучої зірки | під замовлення | під замовлення | ||
| 5 | Сальник 17×29×5 | під замовлення | під замовлення | ||
| 6 | Болт M6×8 | під замовлення | під замовлення | ||
| 7 | Підшипник 6001 | під замовлення | під замовлення | ||
| 8 | Підшипник 6201 | під замовлення | під замовлення | ||
| 9 | Підшипник 6203 | під замовлення | під замовлення |

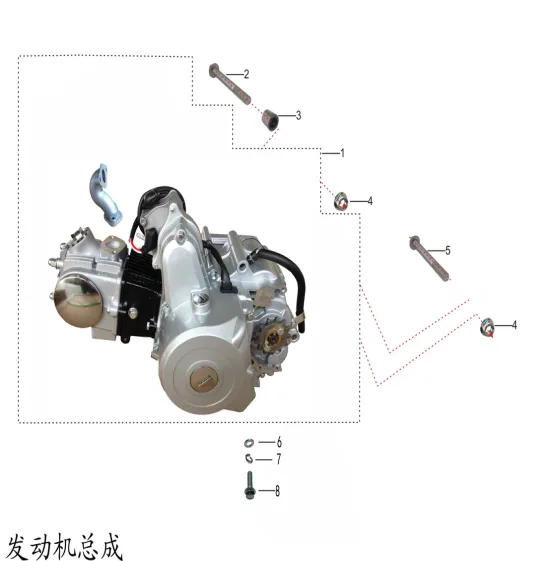

Двигун у зборі
| № | Деталь | Код | Ціна | Наявність | |
|---|---|---|---|---|---|
| 1 | Двигун у зборі | під замовлення | під замовлення | ||
| 1 | Двигун AY70 | під замовлення | під замовлення | ||
| 2 | Болт із фланцевою головкою M8*120 | під замовлення | під замовлення | ||
| 2 | Болт із фланцевою головкою M8*120 | під замовлення | під замовлення | ||
| 3 | Втулка Φ8*16*H10 | під замовлення | під замовлення | ||
| 4 | Самоконтрувальна гайка з фланцем M8 | під замовлення | під замовлення | ||
| 5 | Болт із фланцевою головкою M8*100 | під замовлення | під замовлення | ||
| 5 | Болт із фланцевою головкою M8*100 | під замовлення | під замовлення | ||
| 6 | Плоска шайба Φ8*16*1.5 | під замовлення | під замовлення | ||
| 6 | Плоска шайба Φ8*16*1.5 | під замовлення | під замовлення | ||
| 7 | Пружинна шайба Φ8*13*2 | під замовлення | під замовлення | ||
| 7 | Пружинна шайба Φ8*13*2 | під замовлення | під замовлення | ||
| 8 | Болт із фланцевою головкою M8*20 | під замовлення | під замовлення | ||
| 8 | Болт із фланцевою головкою M8*20 | під замовлення | під замовлення |
